Рекордный релиз Renga! 10.08.2018
Разработчики Renga Software выпускают самый большой по количеству добавленных новшеств релиз BIM-системы Renga. 3D-привязки объектов, ассоциативные размеры на чертежах, управление областью видимости на плане, автоматическое определение контура помещений, новые возможности работы с импортированными в систему объектами – все это и многое другое уже доступно пользователям в новом релизе программы!
Вы давно этого ждали и мы это сделали! Теперь Renga Architecture и Renga Structure позволяют создавать объекты на 3D-виде с помощью 3D-привязок. Работа проектировщика больше не привязана к плоскости, ведь с помощью новой функциональности можно вести построение объектов в 3-х пространственных координатах (X, Y, Z), привязываясь к вершинам или ребрам других объектов, находящихся в любой точке трехмерного пространства. Это упрощает процесс построения сложных 3D-объектов и значительно ускоряет работу проектировщика. С помощью 3D-привязок можно легко создавать, например, различные составные металлоконструкции, в том числе фермы; пространственные структурные конструкции; стропильные системы; прорабатывать всевозможные узлы примыкания объектов относительно друг друга и многое другое (Рисунок 1).


renga

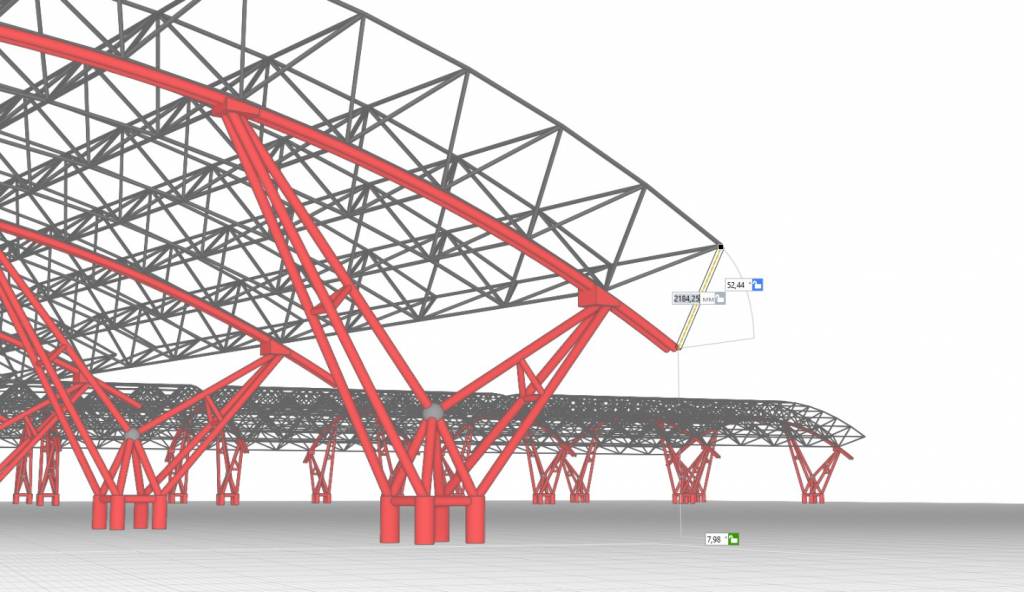

Рисунок 1 - определение конечной точки «Балки» с помощью привязки к середине колонны.

Для включения 3D-привязок необходимо переключиться на трехмерный режим измерения через контекстное меню мыши. Появилось три режима измерения: кубический, сферический, цилиндрический. Построение происходит с помощью динамических полей ввода по трем координатам (Х, У, Z) и углу в зависимости от того, какой режим измерения выбран. При этом каждое динамическое поле ввода для упрощения идентификации получило свой цвет: X — зеленый, Y — красный, Z — голубой, угол — серый. Теперь в Renga можно создавать объекты со всевозможными вариантами привязок и с максимальной точностью размещать их в пространстве. Соответственно, пользователь сможет проектировать более сложные и интересные объекты и конструкции (Рисунок 2).


renga

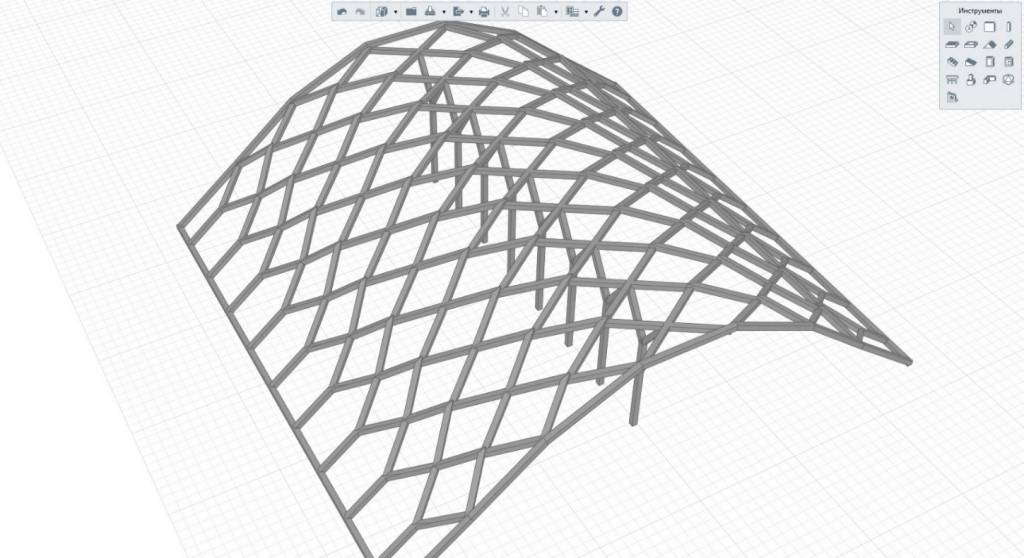

Рисунок 2 - система из металлоконструкций.

При работе на 3D-виде появилась не менее долгожданная возможность расстановки размеров в 3D. Теперь можно померить расстояние между элементами и убедиться в правильности построения, а также образмерить элемент (Рисунок 3).


renga

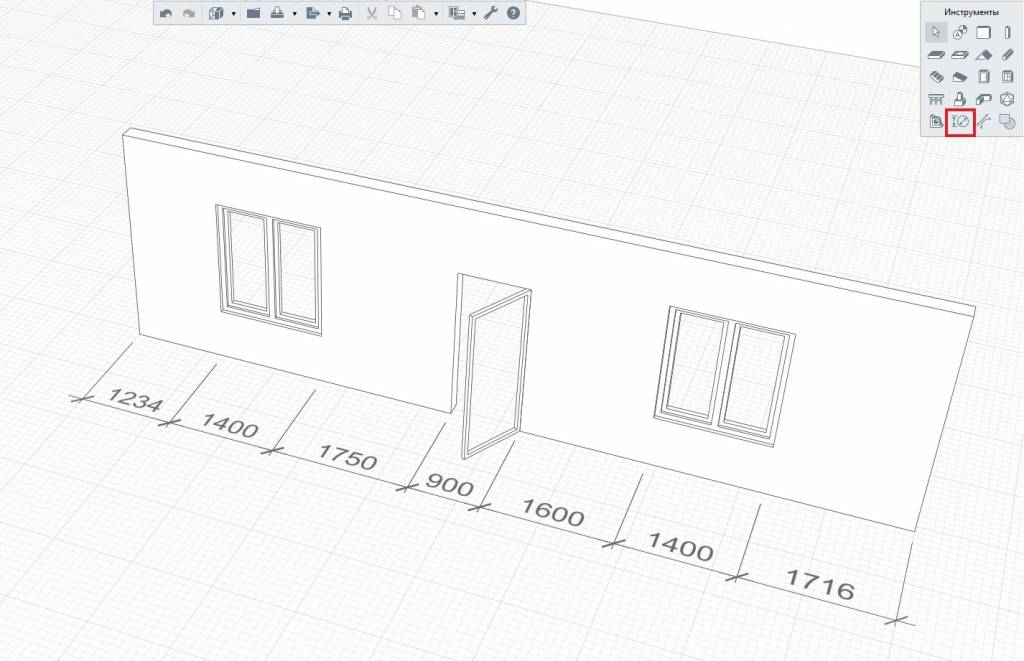

 Рисунок 3 - размерные линии на 3D-виде.

А затем, в одно действие, вывести размеры, расставленные на 3D-виде, на чертеж при помощи новой кнопки «Автоматически по виду» (Рисунок 4).


renga

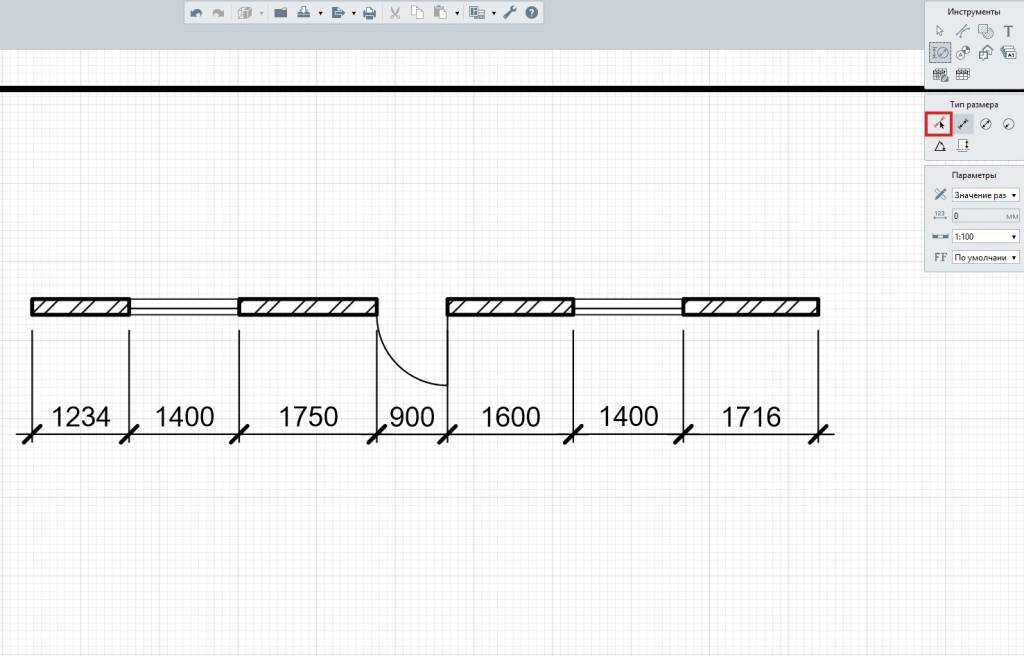

Рисунок 4 - автоматическое размещение размерных линии на чертеже.


Мы развиваем не только возможности проектирования в 3D, но и заботимся о том, чтобы повысить удобство работы с чертежами. При работе вам часто приходится вносить изменения в проект уже после того, когда оформлена вся документация. Теперь линейные размеры в Renga стали ассоциативными. Благодаря этому пользователь может выполнять изменения в 3D-модели, например, редактировать окна, двери или другие элементы, а Renga сама откорректирует размеры на чертеже. После создания модели в 3D-режиме, можно продолжить работу над проектом в 2D. Например, 2D-виды используются при оформлении чертежей планов здания. В новом релизе был изменен механизм отображения вида на плане, который позволил управлять: • уровнем глубины видимости – до какого нижележащего уровня отображать вид; • смещением плоскости сечения – на какой высоте текущего уровня будет расположена секущая плоскость; • смещением плоскости глубины видимости – для более тонкой настройки можно задать смещение уровня глубины видимости относительно выбранного уровня. Управлять этими параметрами можно на виде в плане из соответствующей панели «Параметры», которая размещена под панелью «Инструменты» (Рисунок 5). При работе с данным механизмом отображения проектировщик может, например, создавать планировку второго этажа, используя в качестве подложки планировку первого, настроив соответствующим образом параметры глубины видимости.


renga

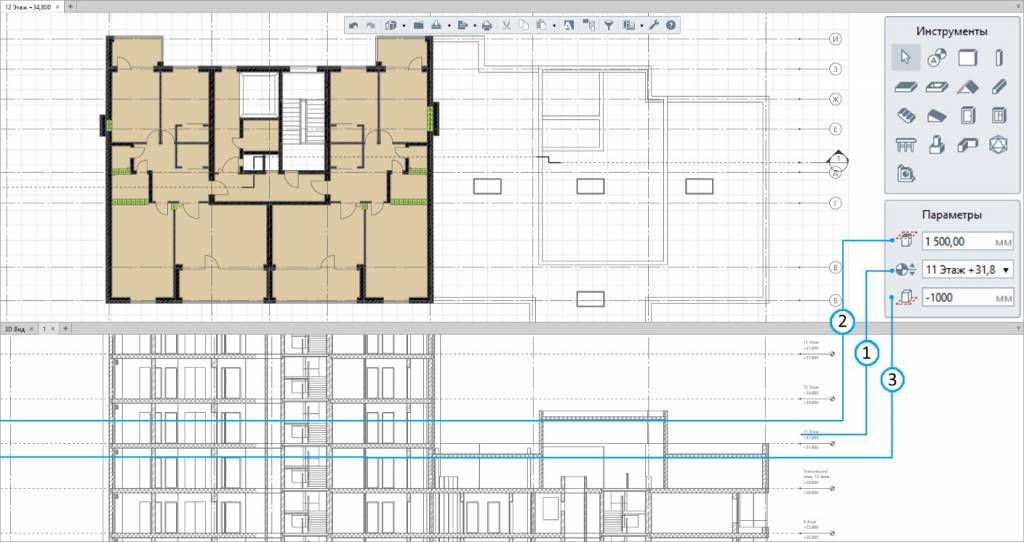

Рисунок 5 - параметры отображения вида в плане.



В прошлом релизе системы появился инструмент «Элемент», который позволяет создавать и редактировать стили элементов импортированных в Renga 3D-объектов и размещать их в модели здания. В новом релизе добавилась возможность предварительного просмотра элемента в меню «Стили элемента» (Рисунок 6). Теперь работа с элементами в Renga стала еще удобнее, ведь перед установкой какого-либо 3D-объекта в информационную модель его можно оценить визуально!


renga

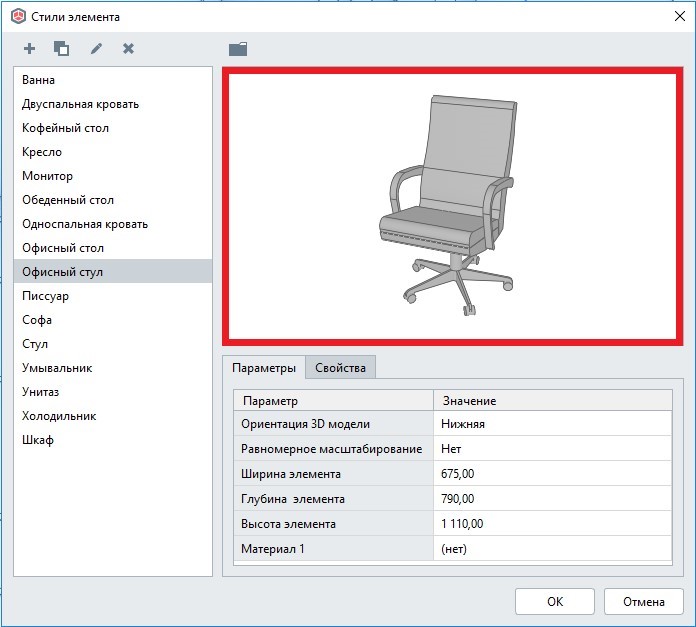

Рисунок 6 - предварительный просмотр элемента в меню «Стили элемента».


Развивая функционал инструмента «Элемент», мы так же предоставили возможность работать с материалами импортированных объектов. Любой твердотельный 3D-объект импортируется в Renga вместе с материалами, которые были назначены в исходной программе. При дальнейшей работе пользователь может заменить эти материалы на другие, а также использовать импортированные материалы для любых других объектов (стены, балки, окна и т.п.) Еще одно нововведение релиза, которое вы, однозначно, оцените - автоматическое определение границ помещений. В Renga появился новый способ построения – Автоматически по точке. Выбрав этот режим построения, пользователю достаточно будет щелкнуть мышью внутри ограниченного стенами или колоннами пространства и помещение создастся автоматически (Рисунок 7). При этом установится ассоциативная связь с окружающими конструкциями, и система сама определит площадь помещения. Если проектировщик в дальнейшем изменит конфигурацию помещения на плане, редактируя, например, положение конструкций, то это приведет к автоматическому пересчету площади.


renga

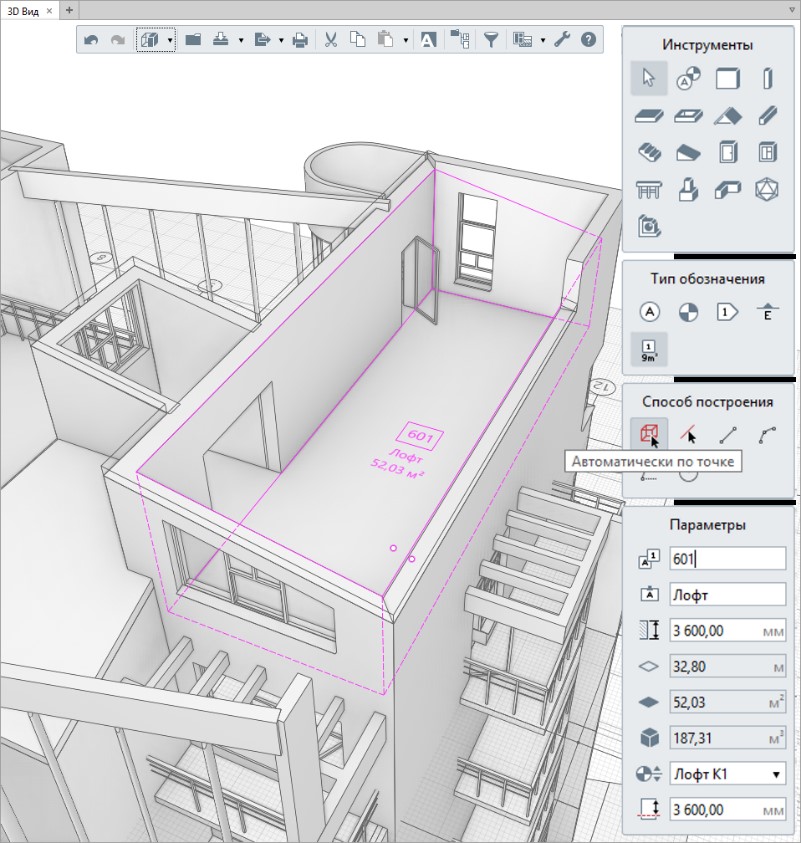

Рисунок 7 - автоматически созданное помещение.


Назначение пользовательских свойств объектам 3D-модели – это одна из ключевых возможностей проектирования по технологии информационного моделирования. Кроме назначения пользовательских свойств на экземпляры объектов, теперь пользователь сможет назначать свойства на стили окон, дверей и элементов. Например, можно задать фирму-производителя сразу всем окнам одного стиля. Для оперативной работы пользователей и для быстрого согласования проектных решений в систему Renga добавлена возможность печати из окна 3D-Вида и 2D-уровней (Рисунок 8, 9).


renga

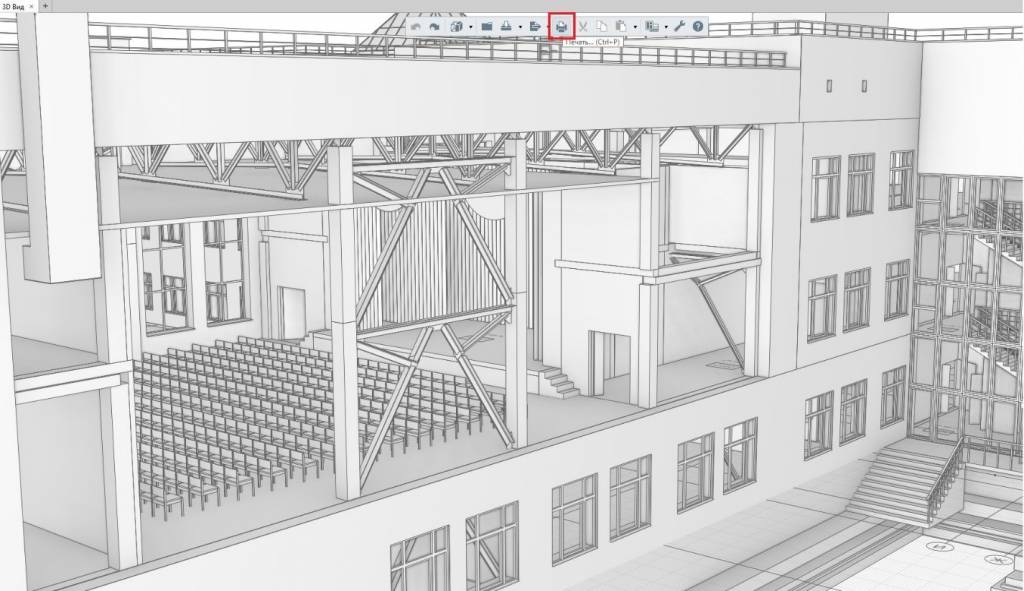

Рисунок 8 - печать в окне 3D-вида.


renga

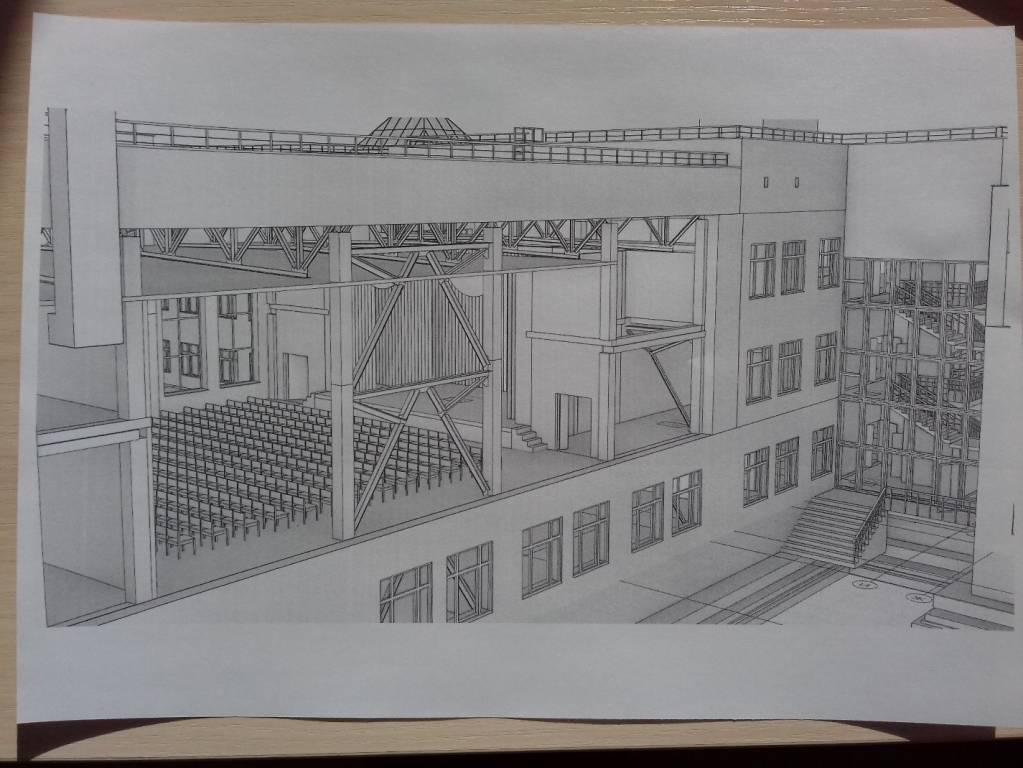

Рисунок 9 - результат печати 3D-вида


Распечатайте картинку с экрана монитора в один клик и возьмите ее с собой на совещание для более продуктивного обсуждения. В этом релизе так же получили развитие стили дверей. В окне «Стиля двери» появилась панель «Параметры», в которой можно задать материал конструкции двери (рисунок 10).



renga

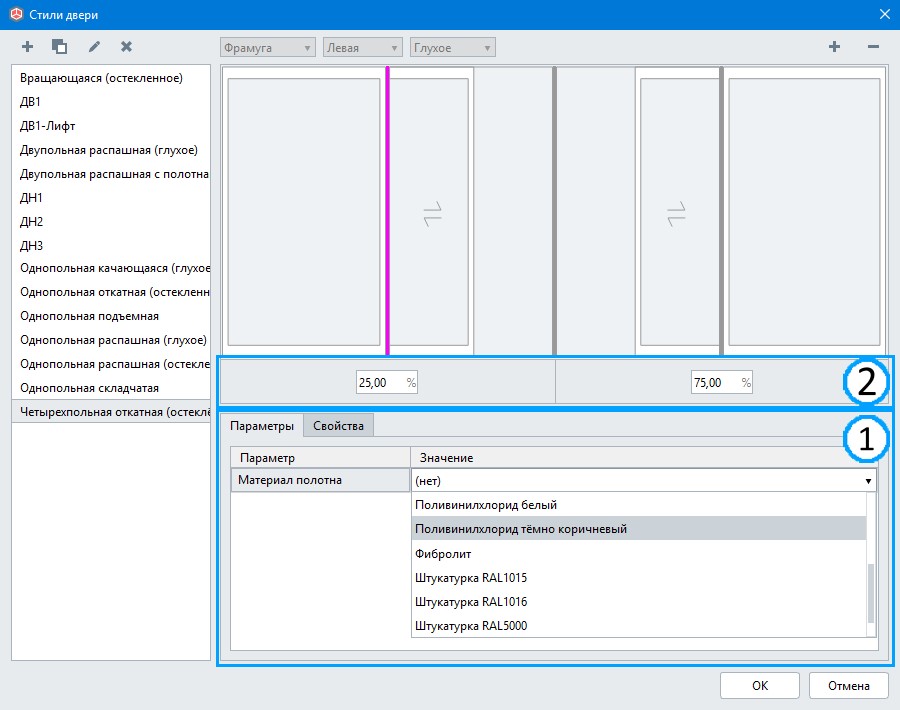

Рисунок 10 - окно стиля двери. Важные изменения реализованы в отображении разрезов.


Теперь многослойные конструкции стен и перекрытий будут отображаться на видах и чертежах со всеми спроектированными слоями, что позволяет получать более детальные чертежи разрезов (Рисунок 11).


renga

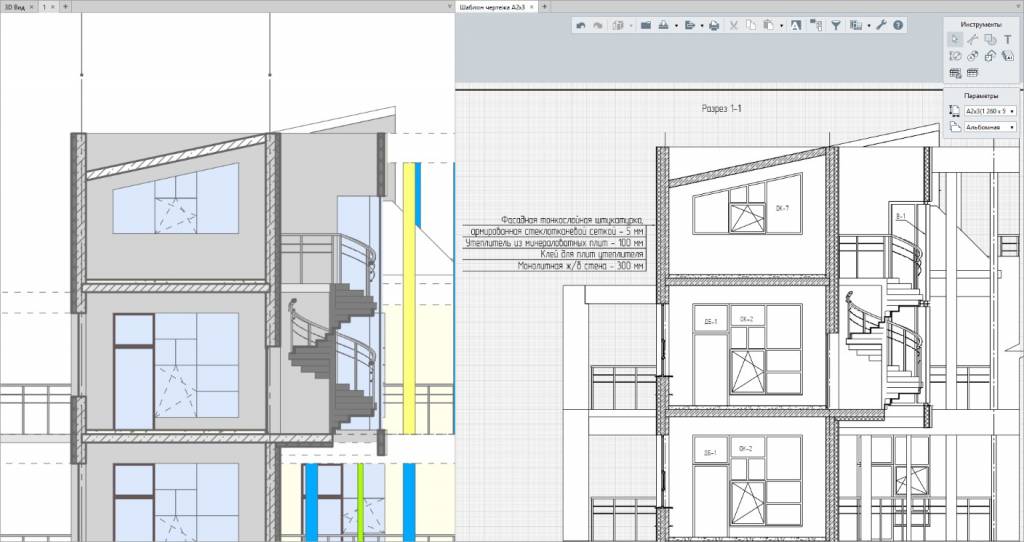

Рисунок 11 - многослойные конструкции на разрезе.


С каждым релизом мы расширяем возможности взаимодействия Renga Architecture и Renga Structure с другими BIM-системами. Теперь через международный формат обмена данными IFC можно осуществлять: • Экспорт/импорт параметрического стиля окон 2x3. При этом параметрическое описание окон делает возможным их редактирование во всех IFC-совместимых программах. • Экспорт/импорт цветов и материалов IFC. При импорте/экспорте 3D-объекты передаются с материалами, свойства которых можно отредактировать (цвет, штриховка, физические свойства). • Поддержка твердотельной геометрии IFC у непараметрических объектов. Геометрия IFC-объектов с непараметрическим описанием преобразуется в твердотельную. Это позволяет получать детальные виды и чертежи. • Поддержка импорта непараметрических стилей окон из IFC. Непараметрическое описание окон из формата IFC преобразовывается в стили окон Renga. Мы познакомили Вас с основными нововведениями летнего релиза BIM-систем Renga Architecture и Renga Structure. Всего же в релиз добавлены 36 новых возможностей! Теперь вы понимаете, почему мы назвали этот релиз Renga рекордным, ведь такого количества новинок не было ни в одной предыдущей версии программы! Пользователи, которые уже скачали и установили Renga, смогут оценить новые возможности, воспользовавшись обновлением системы на нашем сайте. А тем, кто еще не успел попробовать Renga в действии, предлагаем скачать полнофункциональную пробную версию программы со всеми новыми возможностями уже сейчас.
